Eine neue Steckdose setzen, eine alte tauschen oder einen Anschluss verlegen – das ist für viele Heimwerker ein reizvolles Projekt. Allerdings ist die Steckdose richtig anschließen ein Thema, bei dem höchste Vorsicht geboten ist. Arbeiten an der festen Elektroinstallation sind in Deutschland aus Sicherheitsgründen ausschließlich von qualifizierten Elektrofachkräften durchzuführen. Ein unsachgemäßer Anschluss kann lebensgefährlich sein und zum Brand führen.
Dieser Ratgeber dient dir als informativer Hintergrund und vermittelt das notwendige Fachwissen, um eine Steckdose verstehen und vorbereiten zu können. Wir erklären dir die Funktion der drei wichtigen Kabel (L, N, PE), die Sicherheitsregeln, die jeder kennen muss, und welche vorbereitenden Arbeiten du selbst als Heimwerker übernehmen darfst. So stellst du sicher, dass dein Elektriker später schnell, sicher und fehlerfrei arbeiten kann.
Disclaimer: Sicherheit geht vor!
Als Heimwerker darfst du in Deutschland keine Änderungen an der festen Elektroinstallation vornehmen. Dieser Artikel dient nur der Information. Der Austausch einer defekten Steckdose gegen ein identisches Modell darf nur erfolgen, wenn du dich sicher fühlst, die Schritte korrekt durchzuführen – aber auch hier gilt: Bei Unsicherheit immer den Fachmann rufen!
Die drei wichtigsten Adern: L, N, PE
Um eine Steckdose richtig anschließen zu können, musst du die Funktion und die Farben der drei Standard-Kabel kennen, die in jeder modernen Hausinstallation liegen (dreipoliges Kabel):
Wichtigste Regel: Spannung Freischalten!
Bevor du auch nur daran denkst, eine Steckdose anzufassen, musst du die Spannung im zugehörigen Stromkreis am Sicherungskasten abschalten (Sicherung umlegen oder herausdrehen).
Danach: Prüfen, prüfen, prüfen!
Du musst IMMER mit einem zweipoligen Spannungsprüfer (z. B. Duspol) oder einem Multimeter an der betroffenen Stelle prüfen, ob tatsächlich keine Spannung mehr anliegt. Nur ein Phasenprüfer (der Schraubendreher mit Glimmlampe) reicht NICHT aus, um Spannungsfreiheit festzustellen!
Steckdose richtig anschließen (Informationsbasis)
Die folgenden Schritte dienen nur der Illustration des Prinzips, wie ein Fachmann die Steckdose anschließt.

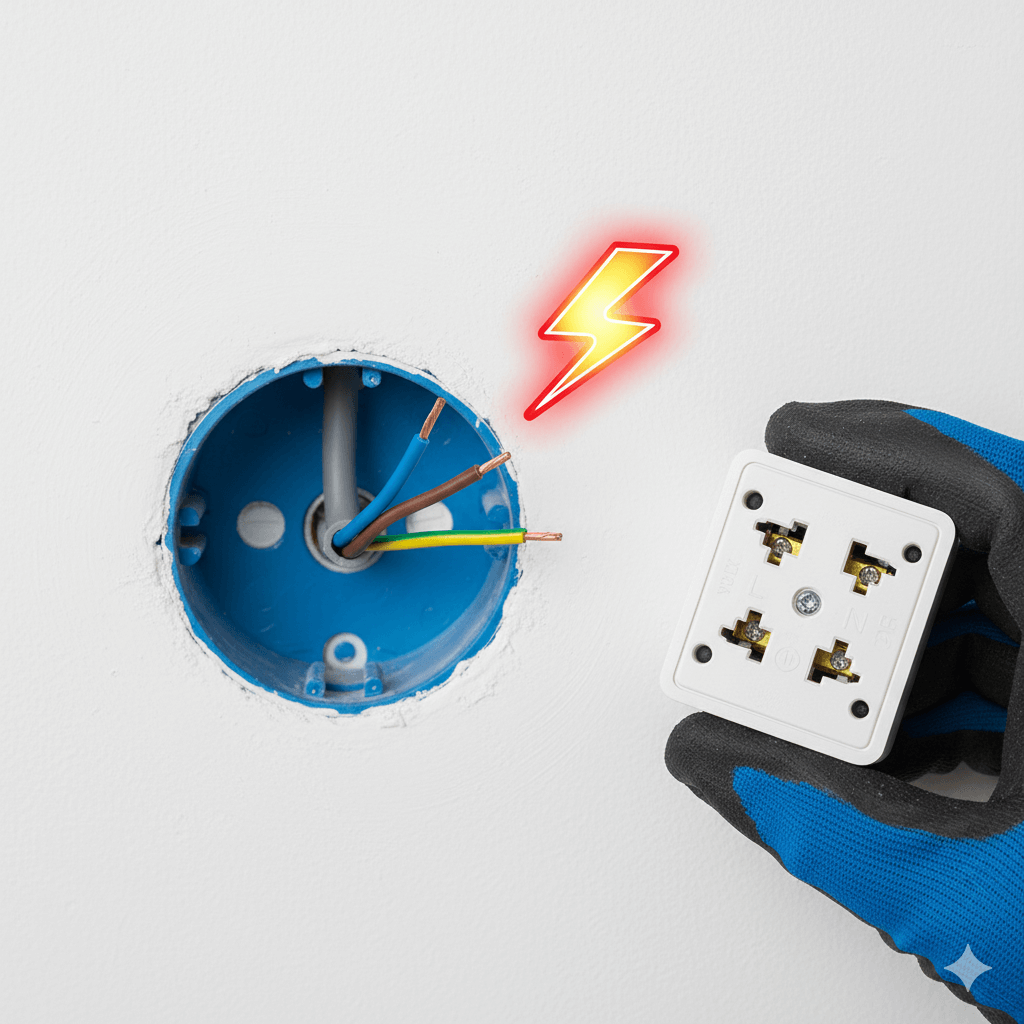

Schritt 1: Kabel abisolieren
Die Adern werden auf die richtige Länge abisoliert. Es gibt spezielle Abisolierzangen. Zu langes Abisolieren kann zu Kurzschlüssen führen, zu kurzes Abisolieren verhindert festen Kontakt.
Schritt 2: Klemmung (Prinzip der Verdrahtung)
Die Drähte werden in die Klemmen der Steckdose eingeführt. Es gibt zwei Arten von Klemmen:
- Schraubklemmen: Die Adern werden unter die Klemmschrauben gelegt und fest angezogen.
- Steckklemmen (federbelastet): Die Adern werden fest in eine Öffnung gesteckt. Diese Klemmen sind heute häufig Standard.
Die korrekte Belegung lautet:
- PE (Grün-Gelb) kommt an den Schutzkontakt (Erde/Masse), meist die Klammer in der Mitte der Dose. Dies ist der wichtigste Anschluss, er darf niemals fehlen oder falsch belegt werden!
- L (Braun/Schwarz) und N (Blau) werden an die beiden anderen Kontakte der Steckdose angeschlossen. Bei deutschen Schutzkontaktsteckdosen (Schuko) ist die Position von L und N egal.
Schritt 3: Endmontage und Funktionstest
Nach dem Anschließen der Adern wird die Steckdose fest in die Unterputzdose (oder Aufputzdose) geschraubt und die Abdeckung montiert. Erst dann darf die Sicherung wieder eingeschaltet und die Funktion (Widerstand, Spannung) nochmals geprüft werden.
Vorbereitende DIY-Arbeiten (was du tun darfst)
Wenn du eine neue Steckdose installieren lässt, darfst du als Heimwerker alle vorbereitenden, nicht-elektrischen Arbeiten übernehmen:
- Schlitze stemmen und Kabel verlegen (Leerrohr): Du darfst die Wandschlitze und Löcher für die Unterputzdosen stemmen und Leerrohre für die Kabel verlegen.
- Dosen setzen: Du darfst die Unterputzdosen (die runden Gehäuse in der Wand) mit Gips oder Mörtel in die Wand einsetzen.
- Kabel ziehen: Du darfst die dreiadrigen Kabel (oder Leerrohr mit Kabel) von der nächsten Abzweigdose bis zur neuen Steckdose verlegen. Die Anschlüsse lässt du offen und überlässt die Verbindung dem Elektriker.
Fazit: Steckdosen richtig anschließen – Wissen und Respekt
Auch wenn das Steckdosen richtig anschließen rein technisch betrachtet nicht komplex ist, dürfen die Gefahren niemals unterschätzt werden. Die Farben und Funktionen der Adern (L, N, PE) zu kennen, ist essenziell für dein Sicherheitsverständnis. Beschränke deine DIY-Arbeiten auf die Vorbereitung (Schlitze, Dosen, Leerrohre) und überlasse die finale, lebenswichtige Klemmarbeit immer einer qualifizierten Elektrofachkraft.
